USB тестер и нагрузочный резистор

Сегодня я расскажу про народный тестер, который даёт ответы на множество вопросов. Например, хороший ли кабель зарядки? Не обманули ли китайцы, прислав зарядку на 100500 Ампер? Какова реальная емкость пауэрбанка? И многие другие. Велкам под кат!

Посылка добиралась до меня около 40 дней, товар был в простом пупырчатом пакете.

Внешний вид и расчлененка

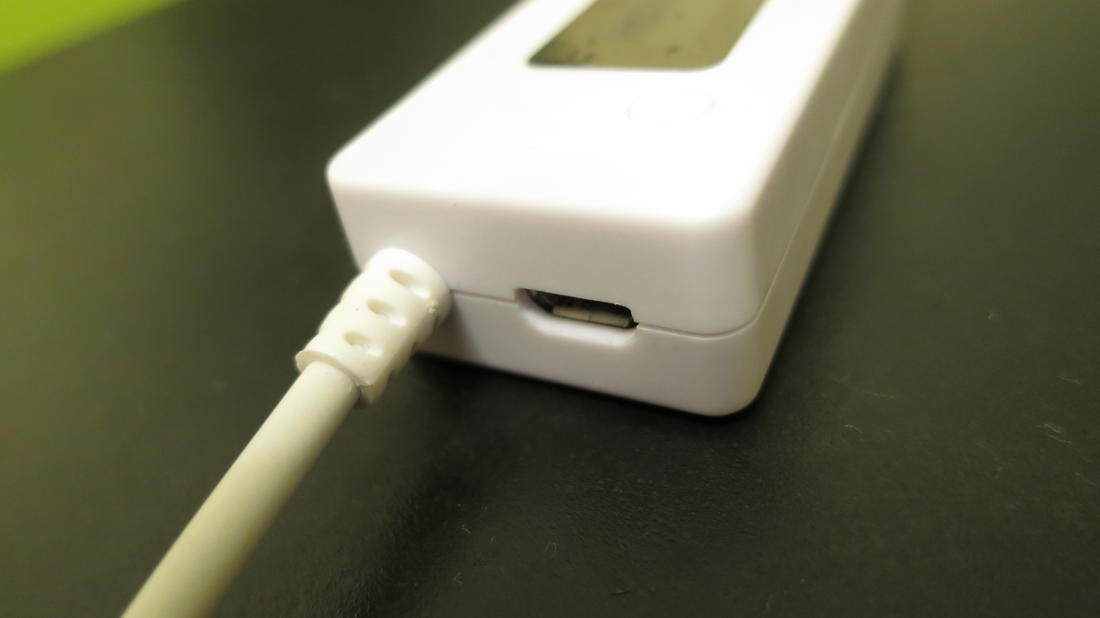

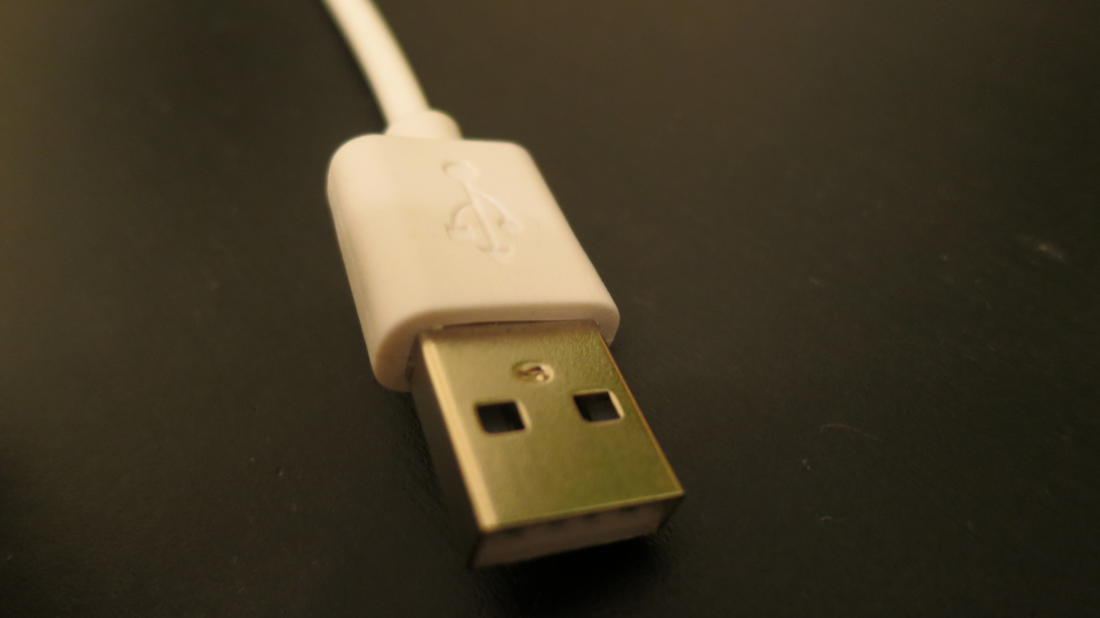

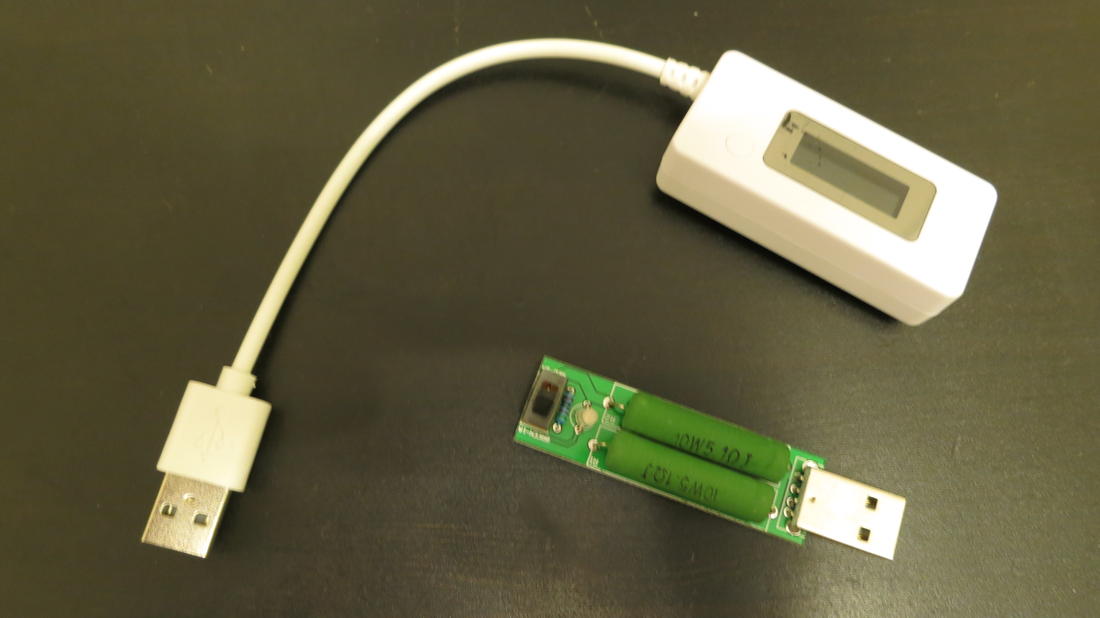

Сам тестер представляет собой коробочку с дисплеем и кнопкой, а так же коротким USB проводом и разъемом microUSB.

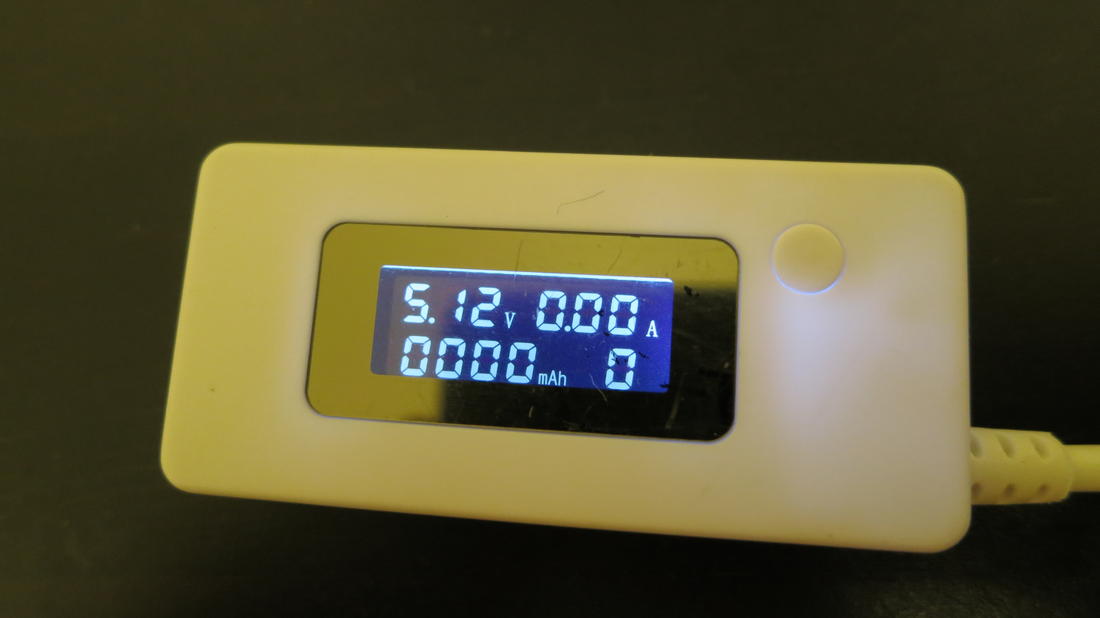

На дисплее отображается Напряжение, сила тока и ёмкость. Углы обзора около 120 градусов.

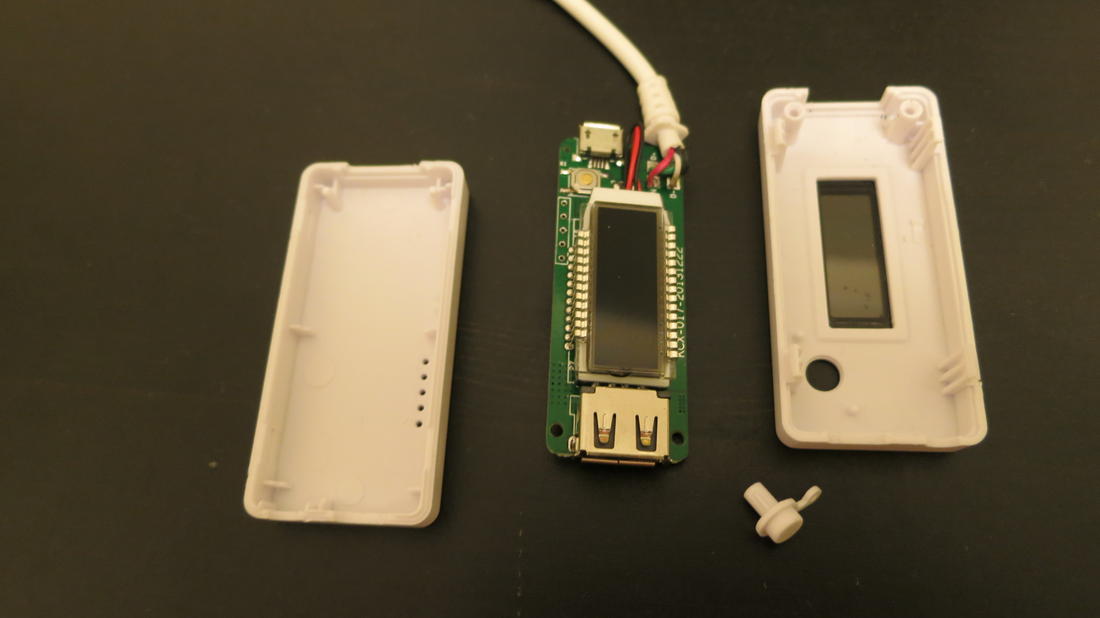

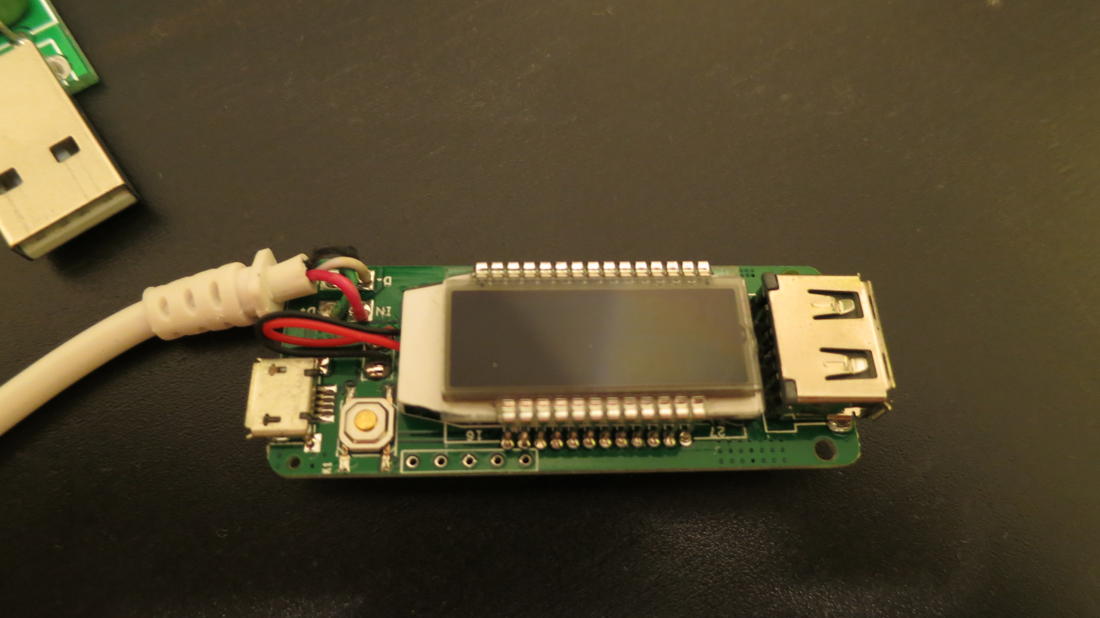

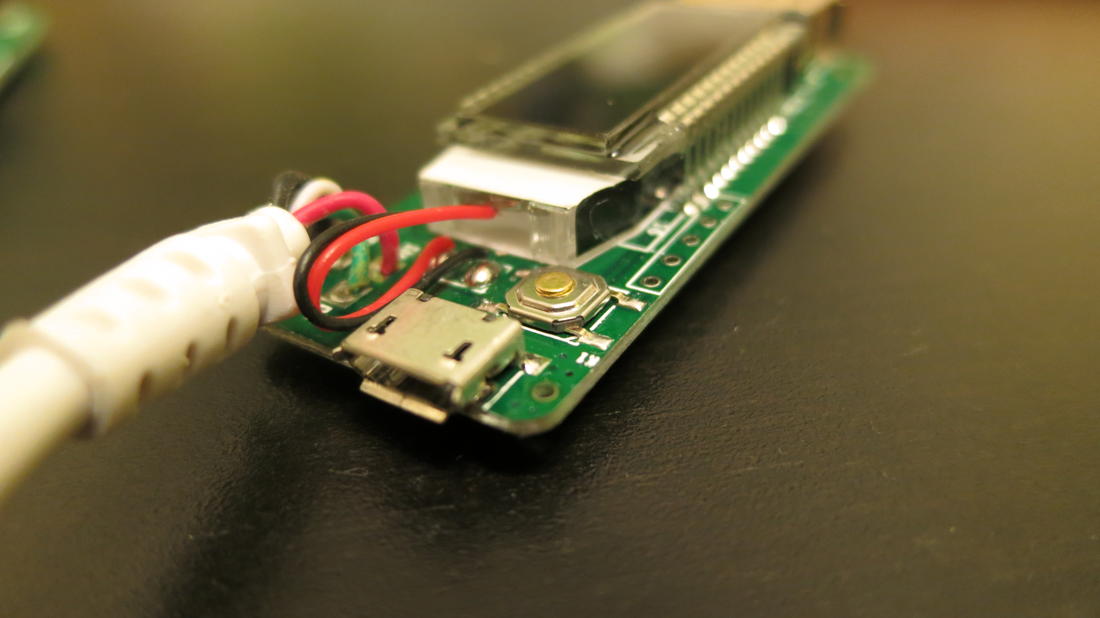

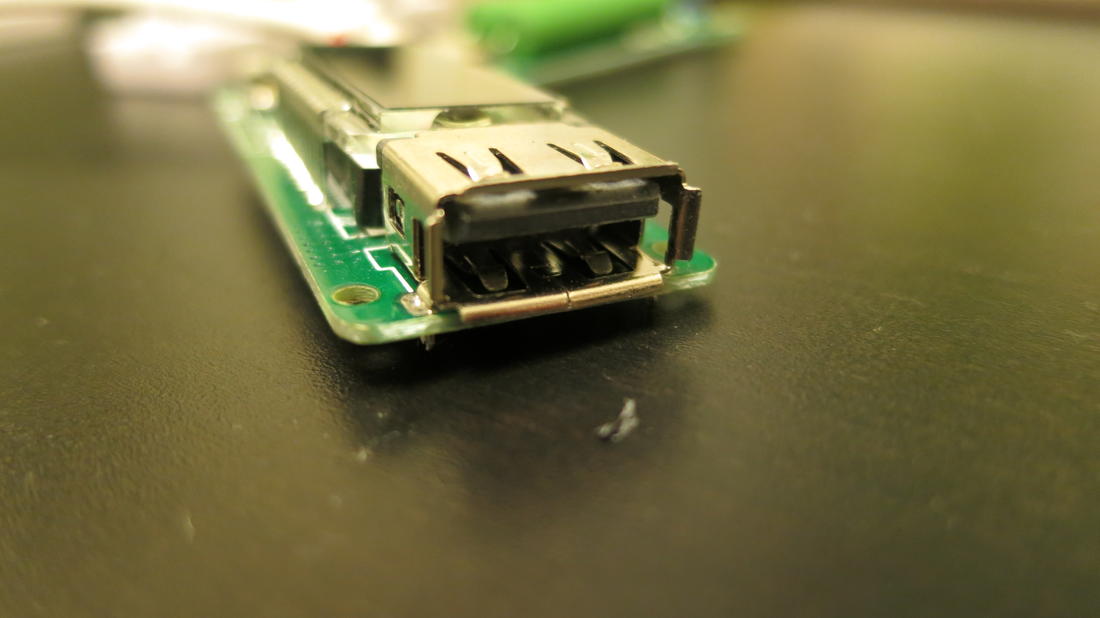

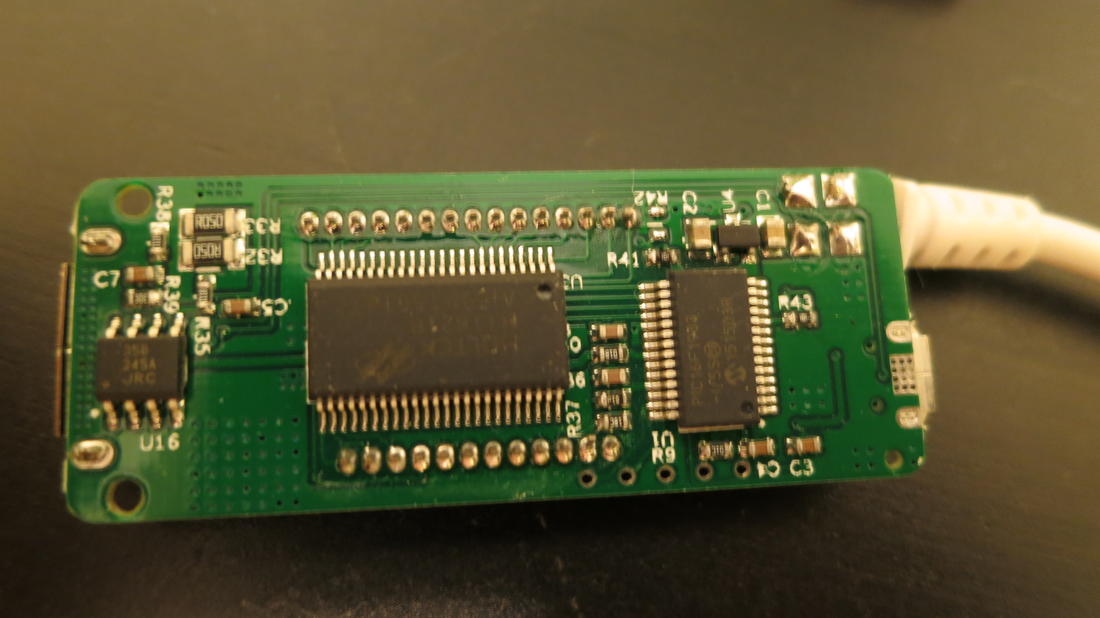

Теперь расчлененка. Корпус держится на 4 защелках, разбирается легко, но держится крепко.

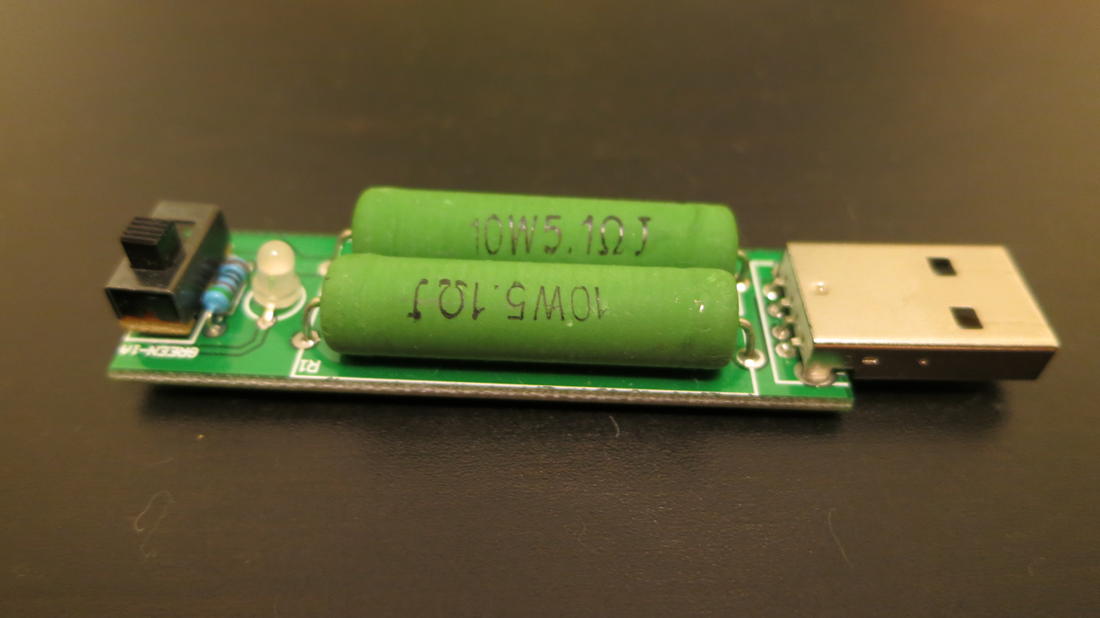

Теперь посмотрим на нагрузочный резистор. Он имеет USB разъем, 2 резистора по 1Ом, светодиод и рычажок переключения режимов: 1А и 2А.

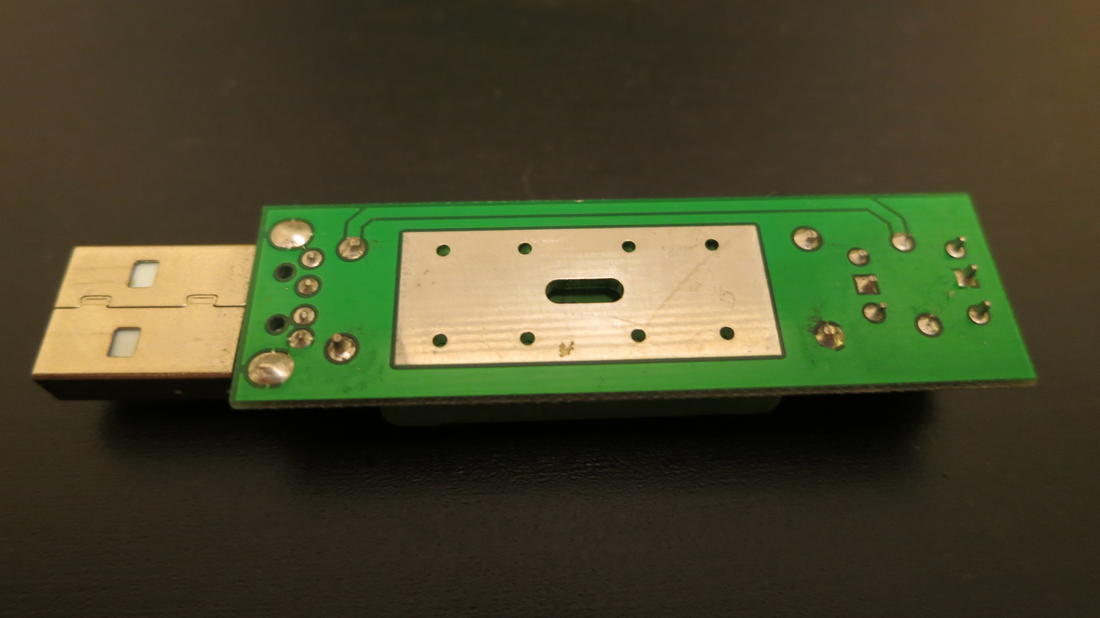

С обратной стороны есть металлизированная площадка, на которую можно поставить радиатор. При нагрузке в 2А резисторы нагреваются до 60 градусов, а то и больше.

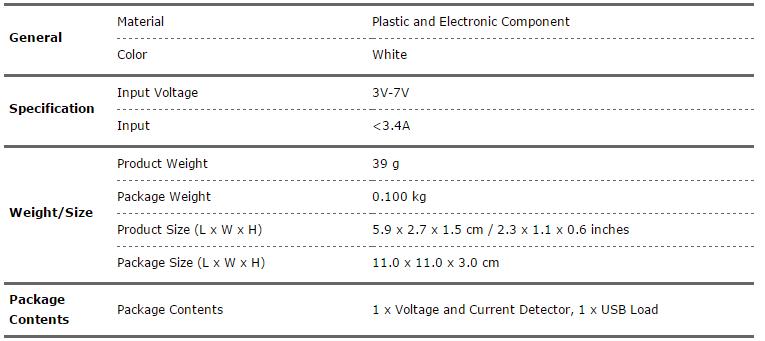

Технические характеристики

Возможности

Для первого эксперимента понадобится зарядное устройство 5В, сам тестер, кабель зарядки и телефон/планшет/пауэрбанк(далее "потребитель")

Что какую информацию может дать тестер?

• Текущие ток и напряжение заряда.
• Залитая ёмкость.
• Максимальный ток заряда, поддерживаемый потребителем, или же максимальный ток отдачи зарядного устройства. В зависимости от того, что меньше.
• Напряжение холостого хода зарядного устройства(при отключенном потребителе).

Для второго эксперимента понадобятся Зарядное устройство/пауэрбанк, тестер, нагрузочный резистор.

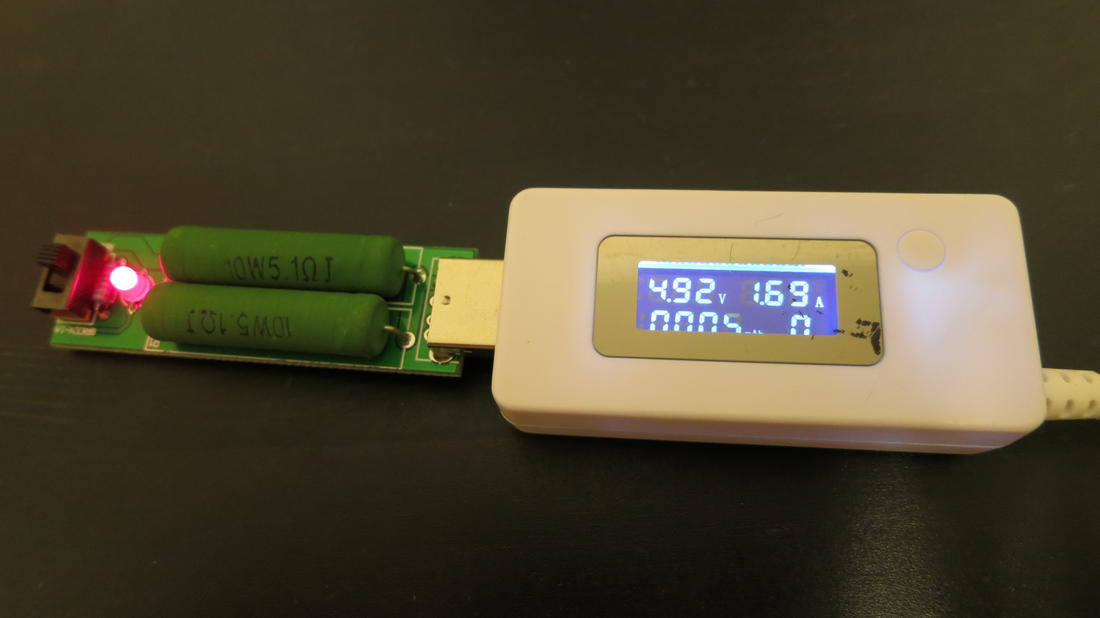

• Отдаваемые ток и ёмкость зарядного устройства в случае потребления 1А или 2А потребителем(в данном случае резистором).
• Ёмкость пауэрбанка при разряде 5В 1А или 2А.

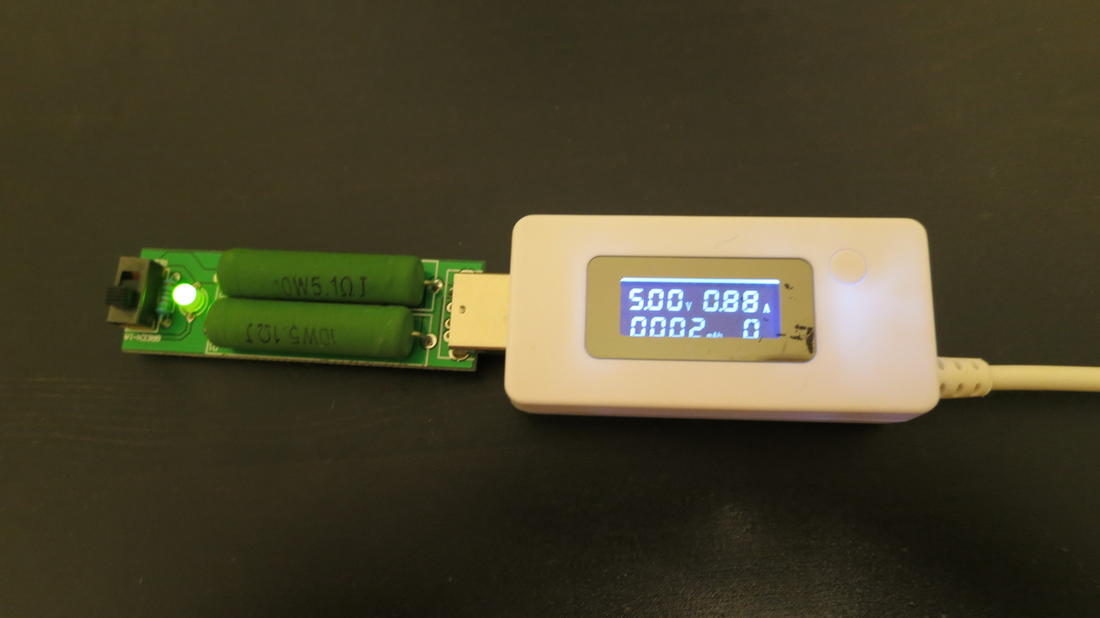

Кстати, Светодиод горит зеленым или красным, в зависимости от выставленного значения.

Для третьего эксперимента добавим кабель между зарядным устройством/пауэрбанком и тестером.

• В этом случае можно увидеть просадку тока и напряжения, вызванную кабелем.

Далеко не все кабели годны для заряда и полезны для устройства. У моего планшета глючит тач, если использовать плохой кабель.

Управление

Кнопка по кругу переключает ячейки памяти для хранения измеренной «емкости» от 0 до 9. Измерения сохранятся после отключения питания.
Кнопка многофункциональна:
Для очистки ячейки памяти и перехода к следующей нужно держать нажатой кнопку, следующая ячейка обнулится.
По двойному клику тестер переходит в режим просмотра (экран начинает мигать), по клику можно переходить по ячейкам памяти и просматривать сохраненные значения, по повторному двойному клики происходит выход из этого режима.

Выводы

Очень функциональная штуковина. Теперь я знаю, что все мои зарядки честные, аккумулятор моего SGS3 за 3 года потерял около 40% ёмкости, плохие кабели отправились в ведро, я измерял ёмкости всех пауэрбанков, и т.д.

Покупокой я крайне доволен, смело могу рекомендовать к покупке.
